什么是差分对？

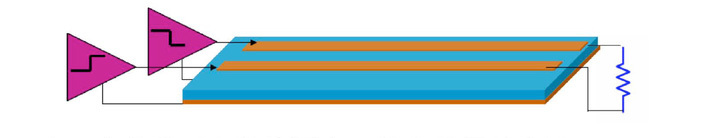

差分对本质上是一对相互耦合的传输线，它们共同承载差分信号。差分信号是通过两个输出驱动器分别驱动两条独立的传输线来实现的，其中一条线传输原始信号（如1比特），而另一条线传输其补码信号。拥有横截面积恒定、差分信号阻抗恒定、时延相同以及强耦合等特性，最大限度地减少信号的反射和失真，提高信号的传输质量。
主要的工作原理
1）差分信令：是差分对的核心，它通过测量两条传输线之间的电压差来携带信息。双驱动器产生的dI/dt比单端驱动器时的大幅降低，故有助于减少地弹、轨道塌陷和潜在的电磁干扰。
2）共模抑制：能够抑制两条传输线上共同的噪声或干扰信号。这是因为差分接收器主要关注两条线之间的电压差，而共模信号（即两条线上相同的信号部分）通常不会携带有效信息，也不会影响差分信号的传输。
应用场景：差分对广泛应用于各种需要高速、低噪声信号传输的场合，如高速数字通信、射频电路、数据中心等。在PCB设计中，差分对的设计和优化对于确保信号完整性和系统性能至关重要。

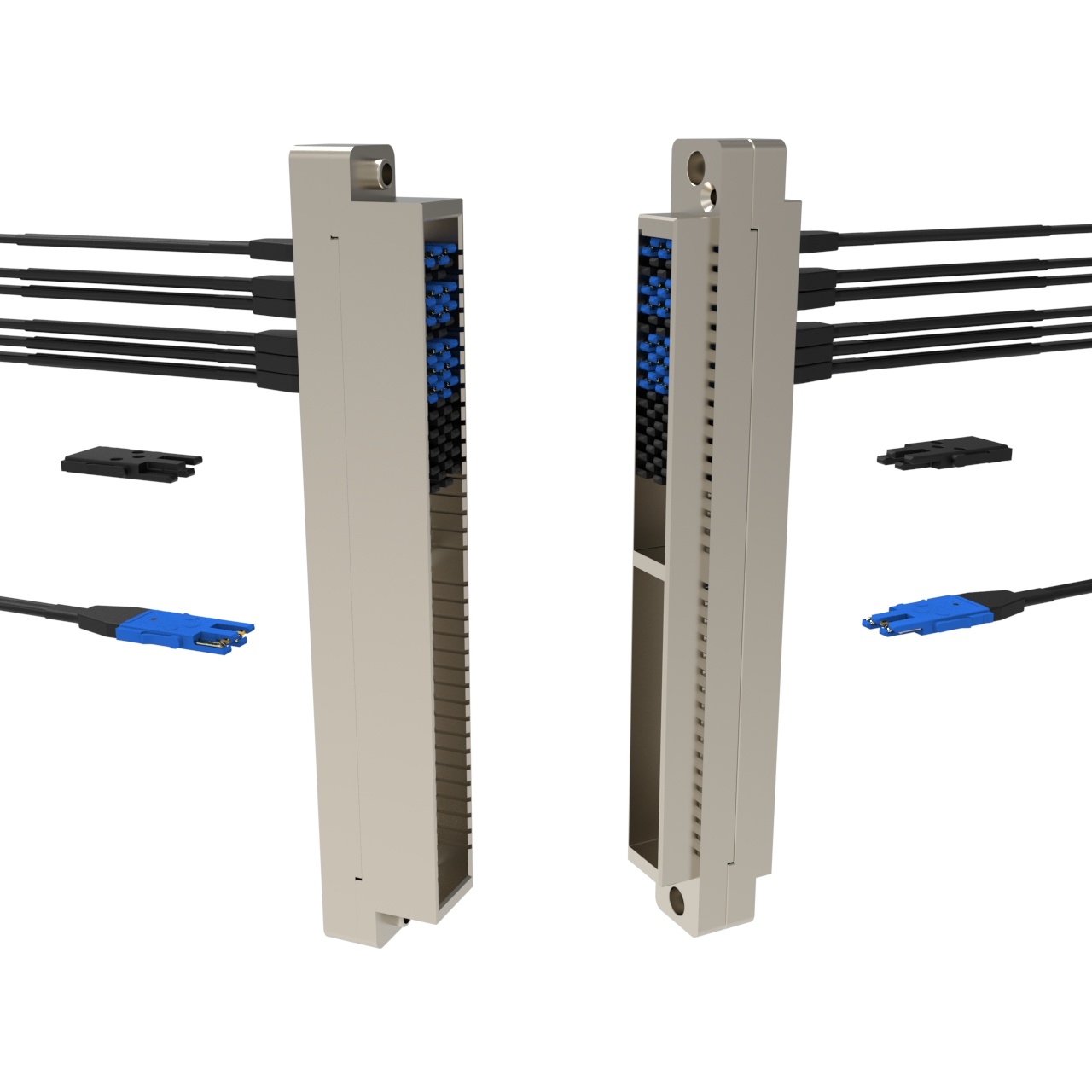

腾方中科的TPDC高速系列连接方案，就是采用平行差分端接技术，理论最高信号传输速度可达12.5Gbps, 可有效保障信号的完整度，并支持超过15万次的连续插拔。同时兼容多种标准高速协议，如：HDMI、USB3.0、SATA、Cat 6等。广泛应用汽车电子、航空航天等对实时数据有要求的测试场景下。
